Selbstbau: Verstärker / Endstufenbausteine

ELA-Verstärkermodul AKB-160

ELA-Verstärkermodul mit 100-V-Ausgang

1 x 40 WRMS
Geräuschloser Betrieb durch lüfterloses Kühlkonzept
Symmetrischer (XLR) und asymmetrischer (Cinch) Line-Eingang
Lautsprecherausgang über Klemmanschlüsse
Lautstärkeregler
Metallgehäuse mit Montagewinkeln

Technische Daten:

Ausgangsleistung: 40 W_RMS, 60 W_MAX
Mic-Eingang: -
Aux-Eingang: 390 mV/26 kΩ sym. 420 mV/11 kΩ asym.
Phono-Eingang: -
Lautsprecher-Ausgang: 100 V
Frequenzbereich: 17-20000 Hz, -3 dB
Klangregler Tiefen: -
Klangregler Mitten: -
Klangregler Höhen: -
Störabstand:>80 dB
Klirrfaktor:<1 %
Stromversorgung: 230 V /50 Hz/75 VA
Zul. Einsatztemperatur: 0-40 °C
Abmessungen: 213x55x238 mm
Gewicht: 3,2 kg
Besonderheit: -
Mikrofon: -
Aux, Phono: 1 x XLR (Line) 1 x Cinch L/R (Line)

Preis pro Stück (Art.-Nr. mo-174260) - nicht lieferbar

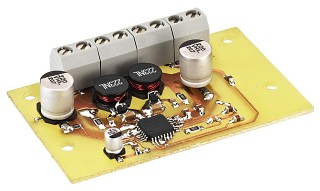

Digital-Hi-Fi-Endstufen-Baustein IPA-25D

Digital-Hi-Fi-Endstufen-Baustein in Monoausführung.

Betriebsspannung 12-24 V
Class-D-Konzept
Sehr hoher Wirkungsgrad (> 90 %)
Kompakte Bauform durch kühlkörperloses Konzept
Kurzschlussfest
Thermischer Überlastschutz
Shut-Down-Eingang für äußerst geringen Ruhestrom in Standby-Betrieb (< 0,25 mA)

Technische Daten:

Sinus-Ausgangsleistung: 25 W_RMS/4 Ω/24 V 30 W_RMS/8 Ω/24 V; 15 W_RMS/4 Ω/12 V 8 W_RMS/8 Ω/12 V
Musik-Ausgangsleistung: 45 W_MAX/4 Ω/24 V 45 W_MAX/8 Ω/24 V; 25 W_MAX/4 Ω/12 V 12 W_MAX/8 Ω/12 V
Klirrfaktor:<0,2 %/1 W
Ausgangsimpedanz: 4-8 Ω
Frequenzbereich: 10-20000 Hz
Eingangsimpedanz: 12 kΩ
Eingangsspannung: 140 mV
Störabstand:>100 dB, "A"-bewertet
Ruhestrom: 14 mA
Stromversorgung: 12-24 V Gleichstrom /2,5 A
Erf. Boxenausschnitt: -
Abmessungen: 65x13x40 mm
Gewicht: 25 g
Eingänge: Schraubklemmen
Ausgänge: Schraubklemmen
Integrierter Limiter: -
Pegelregler: -
2-fach-Klangregelung: -
Netzschalter: -

Preis pro Stück (Art.-Nr. mo-030790) - nicht lieferbar

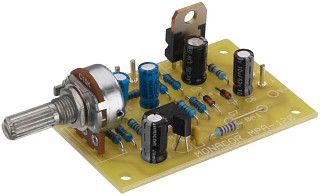

Rauscharmer Mikrofonvorverstärker-Baustein MPA-1

Rauscharmer Mikrofonvorverstärker-Baustein

Verstärkung einstellbar
Betriebsspannung 12-40 V Gleichstrom
Frequenzbereich 20-15000 Hz, -0,5 dB, 15-20000 Hz, -3 dB
Eingangsempfindlichkeit 2 mV
Eingangsimpedanz 200 Ω-10 kΩ
Ausgangsspannung maximal 7 V/1 kΩ
Verstärkung 52 dB
Klirrfaktor<0,05 %
Rauschspannung 0,5 µV
Abmessungen ohne Achse 40x25x60 mm
Gewicht 30 g

Preis pro Stück (Art.-Nr. mo-320550) - nicht lieferbar

Aktives Lautsprechermodul mit DSP-Technologie, 200 W_MAX, 120 W_RMS AKB-210DSP

Selbstbau: Verstärker / Endstufenbausteine, Aktives Lautsprechermodul mit DSP-Technologie, 200 W<sub>MAX</sub>, 120 W<sub>RMS</sub> AKB-210DSP — Vergrößern

Aktives Lautsprechermodul mit DSP-Technologie, 200 WMAX, 120 WRMS, mit flexiblen Einsatzmöglichkeiten

2-Kanal-Aktiv-Modul (Class D)
2 x 60 WRMS/4 Ω
3-Kanal-DSP
S/PDIF-Ein- und Ausgang
Audio-In über USB-Schnittstelle möglich
Line-Ausgang für Subwoofer-Verstärker (3. DSP-Kanal)
Link-Ein-und Ausgang zum Synchronisieren zweier AKB-210DSP-Module
Externes Mini-Tastenfeld mit Bedientasten für Ein/Aus und Lautstärke, Anschluss über 50-cm-Flachbandkabel
Optionales Touchpanel AKB-210TP als Alternative für das Tastenfeld erhältlich
Integrierter Infrarot-Empfänger für optionale IR-Fernbedienung AKB-210RC
Inklusive Software (Windows* XP/Vista/7/8)
Über die Software regelbare Parameter: Biquad-Filterfunktionen (Bell, Notch, Allpass, Low Shelf, High Shelf, Bandpass, High Pass, Low Pass), Delay, Limiter, Gain für die Eingänge, Masterlautstärke, Low Cut
Kurzschlussfest
Übertemperaturschutz
Bridge-Mode per Software einstellbar
Lieferung mit Netzkabel, USB-Kabel, Link-Leitung (3,5-mm-Klinke), Mini-Tastenfeld

Anwendungsbeispiele:

Mit einem AKB-210DSPPassiv gefilteres Stereosystem
2-Wege-Aktivsytem zur Ansteuerung des Tief- und Hochtöners einer Box
Bridge-Modus zum Betrieb eines Subwoofers oder Einzellautsprechers mit höherer Leistung
Mit zwei AKB-210DSP2-Wege-, aktiv gefiltertes Stereo-System
2-Kanal-System mit aktivem Subwoofer
2-Kanal-System mit gebrückten Endstufen für höhere Leistung
Zusätzlicher 3. DSP-Kanal

Der 3. DSP-programmierbare Line-Ausgang erweitert die Einsatzmöglichkeiten des Moduls enorm. Durch Ansteuerung von zusätzlichen Endstufen lassen sich von aktiv geregelten 3-Wege-Lautsprechern über vollaktive Subwoofer-Satelliten-Systeme eine Vielzahl von unterschiedlichsten Lautsprecherkonzepten konfigurieren und realisieren.

Technische Daten:

Sinus-Ausgangsleistung: 2x60 W_RMS/4 Ω ; 2x45 W_RMS/8 Ω
Musik-Ausgangsleistung: 200 W_MAX/4 Ω ; 140 W_MAX/8 Ω
Klirrfaktor:<0,05 %
Ausgangsimpedanz: 4-8 Ω
Frequenzbereich: 20-20000 Hz
Eingangsimpedanz: 10 kΩ
Eingangsspannung: 2,2 V
Störabstand:>100 dB
Ruhestrom: -
Stromversorgung: 230 V /50 Hz/230 VA
Erf. Boxenausschnitt: 310x120 mm
Abmessungen: 115x60x200 mm
Gewicht: 1,5 kg
Eingänge: 2 x Line-Eingang (L/R, asym.), 1 x S/PDIF, 1 x Mini-USB-Schnittstelle für DSP-Programmierung und Audio-In, 1 x Trigger, 3,5-mm-Klinke (Eingang/Ausgang), 1 x Netzeingangsbuchse
Ausgänge: 1 x Sub-Ausgang (Line, asym.), 1 x S/PDIF, 4 x Klemmanschlüsse für 4- bis 8-Ω-Lautsprecher (Rückseite), 1 x LSP-Ausgang über 2 Bananenbuchsen (Frontseite)
Integrierter Limiter: über DSP
Pegelregler: über DSP
2-fach-Klangregelung: über DSP
Netzschalter: X

Preis pro Stück (Art.-Nr. mo-320220) - nicht lieferbar

Aktives Lautsprechermodul mit DSP-Technologie, 400 WRMS, AKB-400DSP

DSP-gesteuerte Digitalverstärkertechnologie für den Selbstbau. Lautsprecherboxen mit digitalen Signalprozessoren (DSP) eröffnen völlig neue Möglichkeiten. Mit dem aktiven Lautsprechermodul AKB-400DSP hält diese Technologie nun in den Selbstbau Einzug. Es eignet sich sowohl für 2-Wege-Lautsprecher als auch für den Einsatz in einem aktiven Subwoofer. Die Programmierung erfolgt über eine intuitiv zu bedienende Software. Der Computer wird hierbei über ein USB-Kabel mit dem Modul verbunden. Insgesamt können 400 WRMS an 4 Ω beliebig bereitgestellt werden, z.B. 400 WRMS für den Subwooferbetrieb, 2 x 200 WRMS für 2-Wege-Lautsprecher oder 350 WRMS für einen Basslautsprecher und 50 WRMS für einen Hochtöner.

Aktives Lautsprechermodul mit DSP-Technologie, 400 WRMS

2-Kanal-Aktiv-Modul (Class D)
400 WRMS/4 Ω
2-Kanal-DSP
4 Presets programmier- und speicherbar
Inklusive Software (Windows* XP/Vista/7/8)
Über die Software regelbare Parameter: Biquad-Filterfunktionen (Bell, Notch, Allpass, Low Shelf, High Shelf, Bandpass, High Pass, Low Pass), Delay, Limiter, Gain der Eingänge, Masterlautstärke, Low Cut
Kurzschlussfest
Übertemperaturschutz
Lieferung ohne Netzkabel, passendes Netzkabel AAC-115P ist optional erhältlich

Technische Daten:

Sinus-Ausgangsleistung: 400 W_RMS/4 Ω ; 180 W_RMS/8 Ω
Musik-Ausgangsleistung: 600 W_MAX/4 Ω ; 250 W_MAX/8 Ω
Klirrfaktor:<0,004 %
Ausgangsimpedanz: 4-8 Ω
Frequenzbereich: 10-30000 Hz
Eingangsimpedanz: 25 kΩ sym.
Eingangsspannung: 2,5 V
Störabstand:>100 dB
Ruhestrom: -
Stromversorgung: 230 V /50 Hz/600 VA
Erf. Boxenausschnitt: 310x120 mm
Abmessungen: 142x55x330 mm
Gewicht: 1,1 kg
Eingänge: 1 x Line-Eingang (XLR, sym.), 1 x POWERCON, USB-Schnittstelle zur DSP-Programmierung
Ausgänge: 1 x Line-Ausgang (XLR, sym.), 2 x 4- bis 8-Ω-Lautsprecher, 1 x POWERCON
Integrierter Limiter: über DSP
Pegelregler: über DSP
2-fach-Klangregelung: über DSP
Netzschalter: X

Preis pro Stück (Art.-Nr. mo-320010) - nicht lieferbar

Aktive Subwoofer-Module für das digitale Zeitalter SAM-200D

Aktive Subwoofer-Module für das digitale Zeitalter Die digitalen Subwoofer-Aktiv-Module von IMG Stage Line sorgen mittels neuster Technologie in der Digital-Klasse D für druckvolle Bässe in der selbstgebauten Subwooferbox. Die Bauteile zeichnen sich durch eine gute Leistungseffizienz aus und arbeiten energiesparend. Durch die Bauweise sind diese preislich attraktiven Modelle sehr leicht, was wiederum für ein geringeres Gesamtgewicht der Box sorgt.

Class-D-Subwoofer-Aktiv-Modul, 280 WMAX, 200 WRMS an 4 Ω

Hochleistungs-Aktiv-Baustein in Class-D-Technik
Variabler Tiefpass 40-200 Hz (18 dB)
Stufenlos regelbarer Phasenschieber 0-180° zur optimalen Anpassung an die Hauptlautsprecher
Line-Eingang, par. Line-Ausgang
Integrierte Bassanhebung um 3 dB bei 40 Hz
Hohe Leistungsreserven

Technische Daten:

Sinus-Ausgangsleistung 4 Ω: 200 W_RMS
Sinus-Ausgangsleistung 8 Ω: 100 W_RMS
Musik-Ausgangsleistung 4 Ω: 280 W_MAX
Musik-Ausgangsleistung 8 Ω: 150 W_MAX
Klirrfaktor bei Sinus-Leistung:<0,1 %
Frequenzbereich Fullrange: -
Frequenzbereich Sat: -
Frequenzbereich Subwoofer: 20 Hz - (var. 40-200 Hz)
Sub-Boost: +3 dB bei 40 Hz
Ausgangsimpedanz: 4-8 Ω
Eingangsimpedanz: 20 kΩ
Max. Eingangsspannung:
Line In: max. 7 V
High Power In: -
Max. Ansteuer-Leistung 4 Ω: -
Max. Ansteuer-Leistung 8 Ω: -
Störabstand:>70 dB
Ruhe-Leistungsaufnahme: 24 VA
Stand by-Leistungsaufnahme:>0,5 W
Stand by-Verzögerung: -
Stromversorgung: 230 V /50 Hz/330 VA
Erforderlicher Boxenausschnitt: 185x160 mm
Einbautiefe ohne Frontplatte: 60 mm
Abmessungen: 178x204x80 mm
Gewicht: 1,4 kg
Line In: 1 x Cinch
High Power In: -
Line Out: 1 x Cinch
Lautstärkeregler: X
Freq.-Cutoff-Regler: X
Phasenregler: X
Einschaltautomatik: X
Netzschalter: X

Preis pro Stück (Art.-Nr. mo-320780) EUR 249,00 ohne MwSt: € 209.24 / $ 242.72
